ICMcompact 独立式局部放电检测器

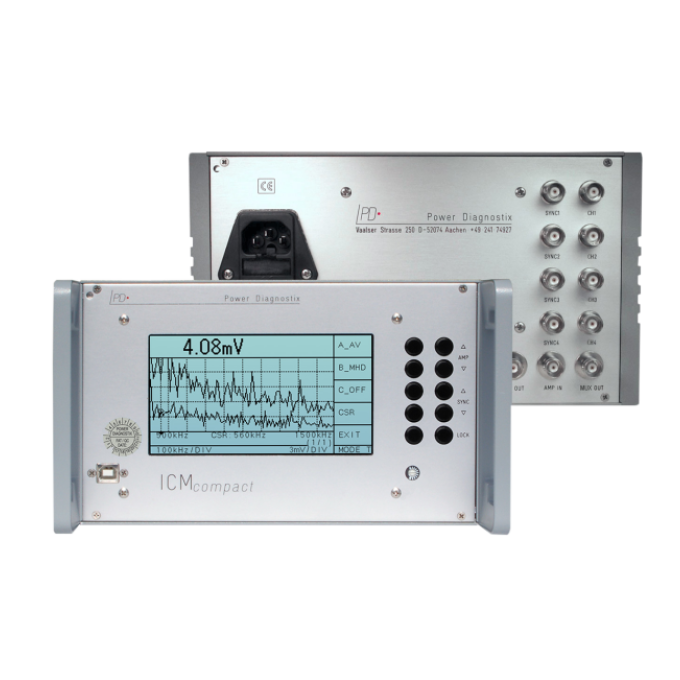

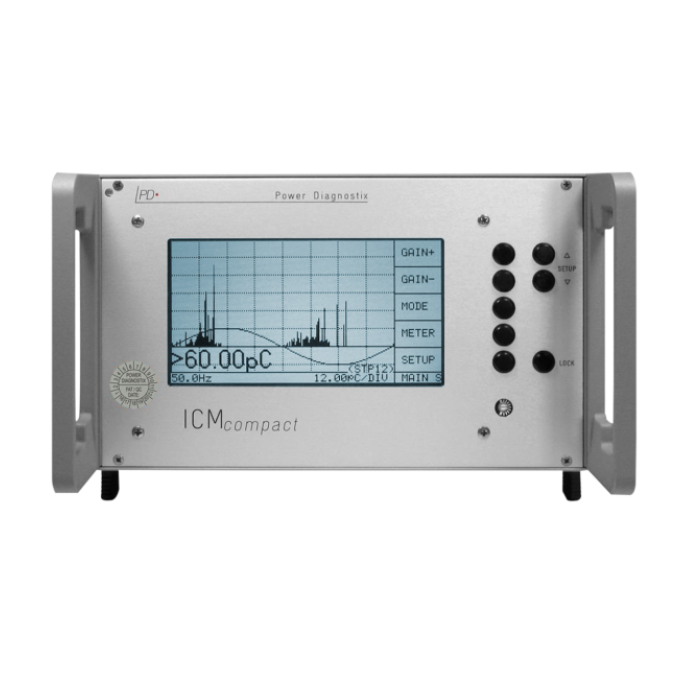

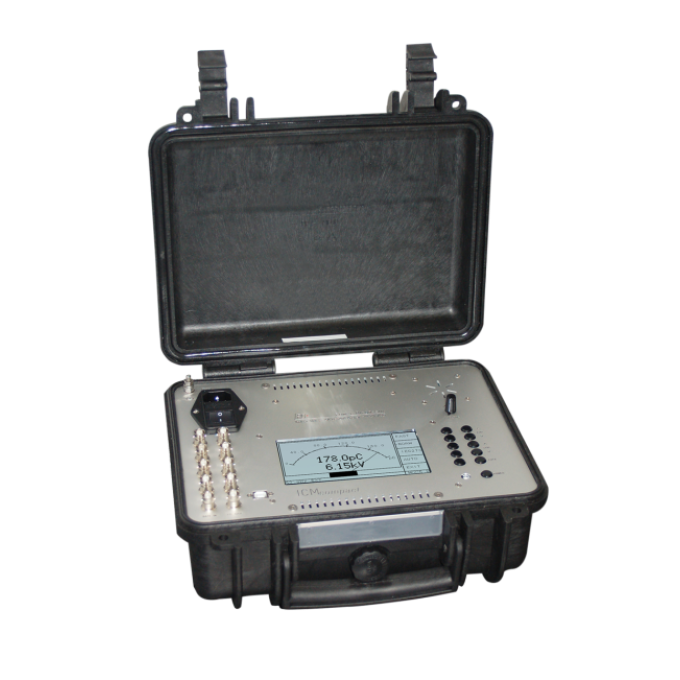

电源保险丝可能熔断。请断开设备电源，并检查电源保险丝。该保险丝位于 ICMcompact 的后面板上（桌面版和机架式版本），或在 Explorer case 版本的开关上方的左上角。

可能发生了与 ICMcompact 的串行连接通信错误。在 ICMcompact PC 软件中，确保在菜单“选项” > “接口设置”中选择的串行 COM 端口是与 ICMcompact 连接的 COM 端口。在 Windows 设备管理器中，检查 USB 驱动程序是否已正确安装。然后尝试重新启动 ICMcompact 和计算机。

在运行Windows 10创作者更新（2017）的PC上，ICMcompact应用程序窗口可能会在高分辨率显示器上显示得非常小。要放大软件的显示大小，请按照以下步骤操作：

1.右键单击桌面上的应用程序快捷方式。

2.从上下文菜单中选择“属性”。这将打开“属性”窗口。

3.在“兼容性”选项卡中，启用“覆盖高DPI缩放行为”，并将“缩放由”设置为“系统”。

4.如果您具有管理员权限，可以通过点击相应按钮来更改所有用户的设置。

5.点击“确定”按钮以批准更改。

RPA可能安装不当（倒装）。请确保标有进箭头的BNC连接器连接到传感器（四极管、CT或耦合电容器），标有出箭头的BNC连接器则连接到ICMcompact后面板上标有“AMP IN”的BNC连接器。

如果连接了RPA，则必须启用前置放大器。确保仪器菜单中显示“>RPA ON”。尝试更换BNC电缆，以确保问题不是出在电缆上。

1. 首先，检查校准器是否仍然开机。校准器在几分钟内未按任何按钮后会自动关机。检查校准器的LCD面板上是否有低电池指示灯亮起。

2. 校准脉冲设置可能对测试设置来说过于微弱。尝试增加施加到测试设置上的校准脉冲的幅度。

3. 屏幕上的校准脉冲可能存在但过于微小，难以辨识。尝试将ICMcompact切换到“SCOPE/Norm”模式。这会使校准脉冲以垂直条的形式显示，便于在“Hold”模式下在屏幕上更清晰地看到。

4. 有时，即使高压电源完全断电，如果在进行校准时高压电源连接到测试设置，校准脉冲也可能会丢失。尝试在校准过程中物理断开高压电源与测试对象的连接。此时，校准器仅通过测试对象的四极管和耦合电容器（如果存在）进行连接。

如果问题仍然存在，请联系技术支持部门。

如果您使用的是标准仪器版本，请确保在 “SETUP3” 菜单中 “ESYNC” 选项已激活。如果您使用的是具有可选 HVM 功能的仪器，请确保在 “SETUP3” 菜单中 “SYNC” 选项已激活。

评估PRPD图样可以帮助确定测试对象中的故障类型。大多数局部放电（PD）故障，例如绝缘损坏、气泡、表面放电或浮动点，都会显示出完全不同的PD图样。

●  用于分类这些图样的典型标准包括：

●  最大PD的相位位置

●  起始电子的相位位置

●  放电的梯度

●  正半周期和负半周期中放电的形状

●  放电的绝对值（以pC或nC为单位）

●  短时放电或连续放电

为了成功解释，还需要尽可能多地了解测试对象及其环境的信息。例如，温度、安装条件、测试对象的使用年限、之前的故障或天气条件等信息都非常重要。将已知故障的典型PD图样存储在档案中是有用的，这可以通过使用Power Diagnostix的ICMcompact软件完成。这个客户专用的数据库将有助于以后对其他测试对象的评估。
