ODEN AT一次电流注入测试系统





关于产品

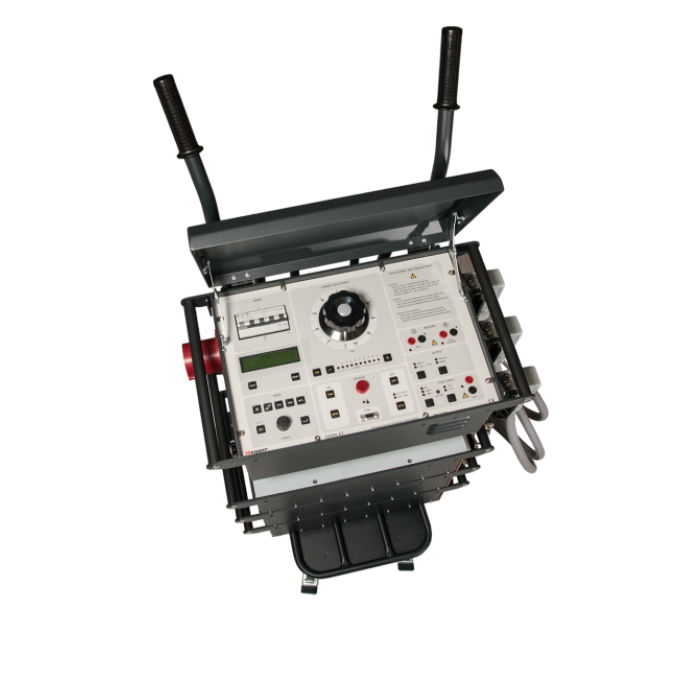

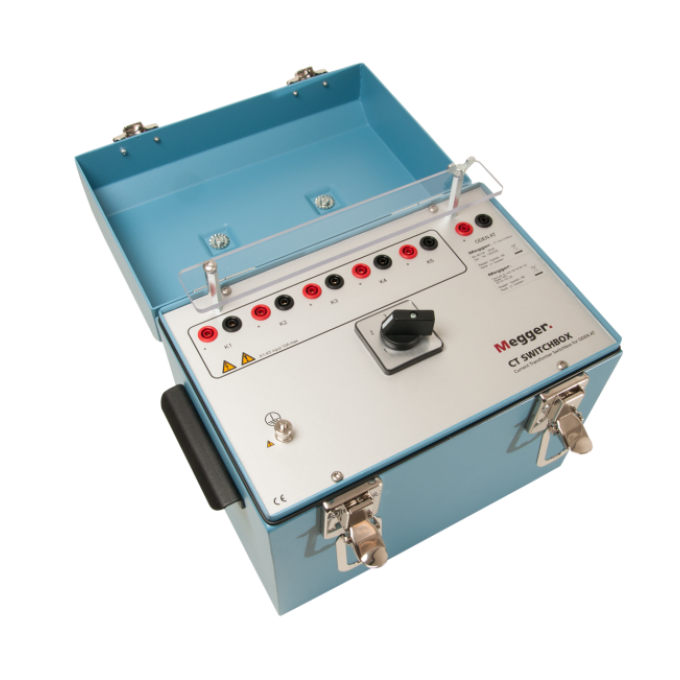

Megger特别设计了ODEN AT一次电流注入测试系统,用于测试断路器(CBs)和保护继电器设备。您还可以使用它来测试电流互感器的变比以及其他需要大电流的应用。此外,您可以设置ODEN AT以测试带有重合闸继电器和分段器的断路器,并且它非常适合进行热稳定试验,因为电流可以连续施加或通过可编程间隔施加。ODEN AT还可以测试地/接地网和安全接地设备的完整性。
该系统由一个控制单元和一个、两个或三个电流单元组成。电流单元有三个版本:S、X和H。 S和X电流单元相同,X单元具有额外的30/60 V输出。 H单元的额定电流更高。这些电流单元使得可以为ODEN AT系统配置各种测试。

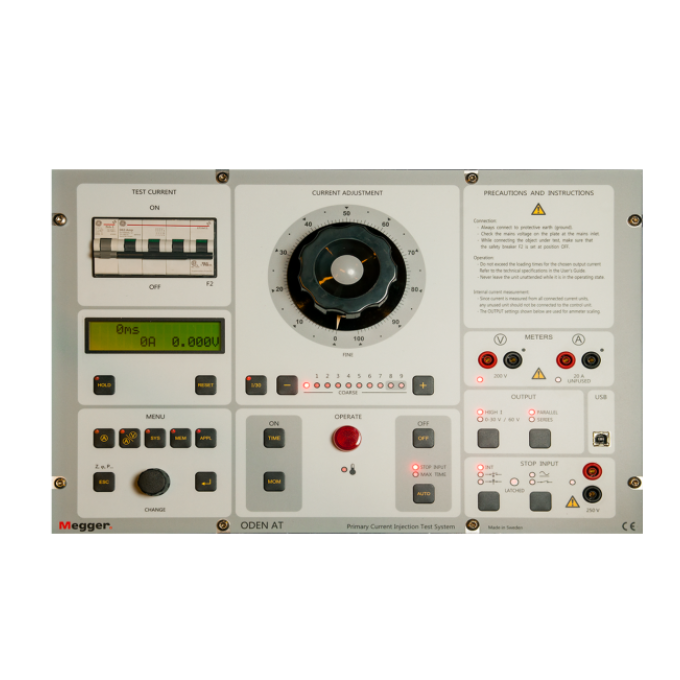

控制单元具有许多先进功能,例如强大的测量部分,可以显示变比和时间、电压和电流。您还可以利用第二个测量通道来测试额外的电流或电压。ODEN AT可以计算电流互感器变比、阻抗、电阻、功率、功率因数和相位角。
电流和电压可以表示为额定值的百分比。它还具有快速响应的保持功能,可将短暂持续时间的读数冻结在数字显示器上,因此当电压或接触信号到达“Stop”输入时,被测试对象将中断电流,或注入停止。
所有部件都是便携式的,ODEN AT可以快速拆卸、组装和连接。
产品文档
FAQ / 常见问题解答
除了所需的电流外,在选择最佳ODEN配置时还需考虑多个因素。测试电路(包括测试对象和电缆)具有特定的阻抗,要求最小电压以推动电流通过电路。一旦确定了所需的电压和电流,就必须验证负载时间,以匹配测试参数的占空比。ODEN AT系统由一个控制单元和一个、两个或三个电流单元组成。所需系统取决于您将执行的测试类型以及所需的电流大小,在某些情况下还包括电压大小。S型(标准)和X型(额外输出)电流单元是相同的,不同之处在于X型单元具有额外的30/60V输出。额外的电压用于阻抗较高的应用,例如额定电流在十到数百安培之间的低压断路器,以及需要较高顺应电压的应用,例如重合闸。当需要最高的可用电流输出时,可以使用H型(高电流)单元。电流单元可以串联或并联配置,以满足所需的电压或电流需求。注意:不能混合搭配不同类型的电流单元。在添加额外单元时,它们必须全部为同一类型。
除了电流单元类型外,还有三种不同的配置可供选择,基于输入电压。如果使用50Hz电源,则有240V和400V两种型号。400V版本需要的输入电流较小,且对于短时间加载具有更高的电流能力。在某些情况下,240V版本可以提供更高的连续电流额定值。如果使用60Hz系统,则需要480V的ODEN配置。您还应注意,所需的输入电流直接取决于输出电流和电压源。您可以使用以下公式来确定所需的输入电流量:(输出电流)×(开路电压)/(电源电压)。
故障排除
这可能有三个原因:
1. 检查微型断路器(F2);将开关完全关闭,然后再打开。
2. 过热可能触发了热保护。这将在ODEN AT冷却后自动重置。
3. 电路中断。
● 检查您正在测试的对象的连接。如果您正在测试断路器,请检查它是否已关闭。
● 检查控制单元和电流单元之间的连接。
● 对于串联连接,请检查是否使用了串联连接电缆,并且连接是否正确。
要么是保险丝(F1)烧断了,你可以在控制单元的左侧找到它,要么是没有市电。 检查您是否正确插入了电源线,并且电源电压是否正常。
1. 检查停止条件是否设置为INT,并且F2是否关闭。 关闭F2。
2. 检查停止条件是否设置为INT,以及输出电路是否打开。
● 更改停止条件或关闭输出电路。
● 如果输出电流仅占测量范围的一小部分,可以增加电流、降低INT级别,或使用范围或输出电流等级较低的设备。
你需要校准零度偏差。
1. 从控制单元断开所有电流输出,并确保电流表2的输入是开放的。
2. 短接电压表输入端。
3. 按下“SYSTEM”按钮。
4. 同时按下“ESC”和“ENTER”按钮,并快速顺时针旋转“CHANGE”旋钮,直到出现“CALIBRATION”;然后按下“ENTER”。
5. 选择“0 DC OFFSET”并按“ENTER”。
6. 等待继电器停止点击,然后再次按“ENTER”。
7. 按两次“ESC”键退出校准菜单。
8. 断开短路电压表上的电缆。
我在电流表1上得到了一个奇怪的数值
这有几个原因:
1. 控制面板输出块中的设置需要更正。
● 如果您使用的是大电流输出,请选择“HIGH I”。
● 如果您使用的是X型电流的低电流输出,请选择0-30/60 V。
● 如果您将电流单元并联连接或只连接了一个电流单元,请选择“PARALLEL”。
● 如果您将电流单元串联连接,请选择“SERIES”。
2. 在“输出”模块中选择“PARALLEL”,未使用的电流单元连接到控制单元。断开未使用的电流单元。
3. “ODEN AT” 设置为直流测量,而交流正在生成。 (故障大约为10%)-只有在您为ODEN AT配备了直流盒的情况下,才能激活直流测量。 选择适当的直流测量设置(submenu system).
4. 测试对象的阻抗高于预期。通过串联电流单元来增加从ODEN AT施加的电压,或者如果您有类型X电流单元,则使用低电流输出。
由于剩磁效应,存在高冲击电流。为了解决这个问题:
1. 断开所有电流单元。
2. 将“CURRENT ADJUST”块中的“FINE”旋钮设置为40%。
3. 按下“ON+TIME”并将旋钮调到100%,然后再调到0%。
4. 连接一个电流表。不应连接任何负载。
5. 按下“ON+TIME”并将“FINE”旋钮设置为100%。
6. 慢慢将“粗调”旋钮调到最大。
7. 按“OFF”并将“COARSE”和“FINE”调整设置为0。
8. 连接下一个电流单元,不要连接任何负载,然后从第5步开始重复该过程。
注意:如果在第6步出现问题,请尝试给该单元加载一些电流。如果在第二和第三个电流单元的第六步出现问题,请仅连接新添加的电流单元继续进行。
您在“输出”中选择了0-30/60 V来从低电流输出测量电流,但当前设备上没有低电流输出。 您应该取消0-30/60 V设置,或者连接一个具有低电流/高电压输出的电流单元。
在“OUTPUT”中,当电流单元的开关设置不同时,您选择从0-30/60 V低电流输出测量电流。 确保所有电流单元上的开关设置相同。
确保您已连接相同类型的电流单元。
仪器未激活。 如果指示灯未亮,请在“V/A-METER”菜单选项中激活仪器。
停止条件已满足,但“自动关闭”未激活。 如果您想显示生成时间,请按“重置”。
测量时间需要更长,"HOLD"功能无法显示任何冻结读数,或者需要更多时间才能自动选择范围。 要么增加测量时间,要么选择一个固定范围。
输入信号的幅度超过了固定预设范围,或者“自动”范围在高速循环中没有足够的时间正常工作。 (“OF” = 溢出)。 重复测量或选择一个固定范围。
无法计算比率,因为测量电流为0。 生成电流以解决此问题。
由于连接了不同的电流单位,或者电流单位未知因为未经过校准,电流表无法显示生成电流的测量值。 请确认所有电流表都是同一种类型,或者如果需要,请对电流表进行校准。(s).
提高INT级别,或使用具有更高电流额定值的范围或输出。
一些制造商为断路器配备了接地故障传感器,该传感器可以检测相位不平衡或流经接地电路的电流。 必须禁用接地故障传感器才能进行长延时、短延时和瞬时跳闸的标准测试。
解释测试结果

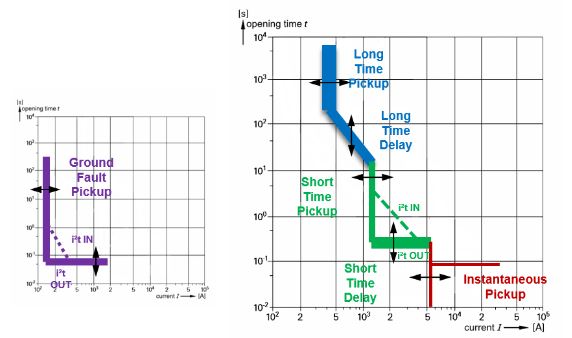

对低压断路器(LVCB)进行适当的初级注入测试将确认它们在正确的时间跳闸并能正确隔离故障。 进行协调研究,并设置参数以尽量减少对其他设备的干扰。 断路器的特性以跳闸曲线的形式呈现,每个断路器都会有由制造商发布的独特跳闸曲线。 跳闸曲线将有带状区域或限制,显示在施加一定量电流时,断路器跳闸所需的时间;电流通常以额定电流的倍数表示。 只要断路器在规定的带内跳闸,它就能正常工作。 您可以进行多达四种主注入测试类型,以验证LVCB是否正常工作:长时间测试、短时间测试、瞬时测试和接地故障测试。 长时间、短时间和接地故障测试都有延迟组件。 相比之下,瞬时测试会立即跳闸。
长时间测试是对过载功能的测试,需要两个设置。第一个设置是起动电流,它决定了在发生过载情况之前可容忍的负载电流水平。第二个设置是时间延迟,它决定了过载条件可以接受的时间。系统通常设计为能够短时间内处理过载情况。然而,如果过载持续时间过长,仍然会造成损坏。通常情况下,您会在额定电流的三倍下进行长时间测试。
短时间测试也是一种过载测试,具有与长期测试相同的起动时间,但持续时间较短且电流较高。典型电流为额定电流的6倍。 断路器上的短时设定用于允许短时间内承受大电流负载,例如电动机启动。
瞬时跳闸条件在故障情况下测试断路器。因此,没有故意设置的时间延迟,断路器应在毫秒内跳闸。如果断路器未能跳闸并清除故障,可能会导致设备或人员受损。此外,上游断路器可能需要切断故障,这将导致与故障无关的其他电气系统组件被关闭。瞬时跳闸通常使用额定电流的8到12倍进行测试。

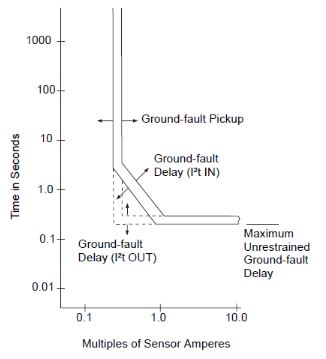

当高于正常水平的电流通过接地路径时,断路器中的接地故障跳闸会发生。像长延时和短延时功能一样,接地故障也有起动电流和延时时间。两者都可以调整以适应协调研究。通常情况下,接地故障条件下允许的最大延迟时间是有限的。
每个测试都是针对每个相单独进行的。只要跳闸时间落在时间-电流曲线的带内,断路器就被认为处于工作状态。
注意:必须禁用接地故障传感器才能测试长时间、短时间和瞬时跳闸。
用户指南和文件
软件和固件更新
FAQ / 常见问题解答
ODEN AT的输出电流主要由两个因素决定:ODEN AT端子处的可用输出电压和测试电路的阻抗(包括电流导体和被测对象)。即使ODEN AT能承受更高的电流,电路中的阻抗也可能是限制因素。欧姆定律(I = U/Z)始终有效。以下是五个常见原因:
- 主输入电压过低
- 检查输入电压是否为ODEN的额定电压。虽然ODEN可以在额定电压的14%以下供电,但这也会使输出电压和输出电流降低14%。
- 主输入电压可能在ODEN AT加载时变弱并下降。因此,除了在无负载条件下检查电压源外,还应在负载下检查输入电压。
- 测试电路的阻抗过高

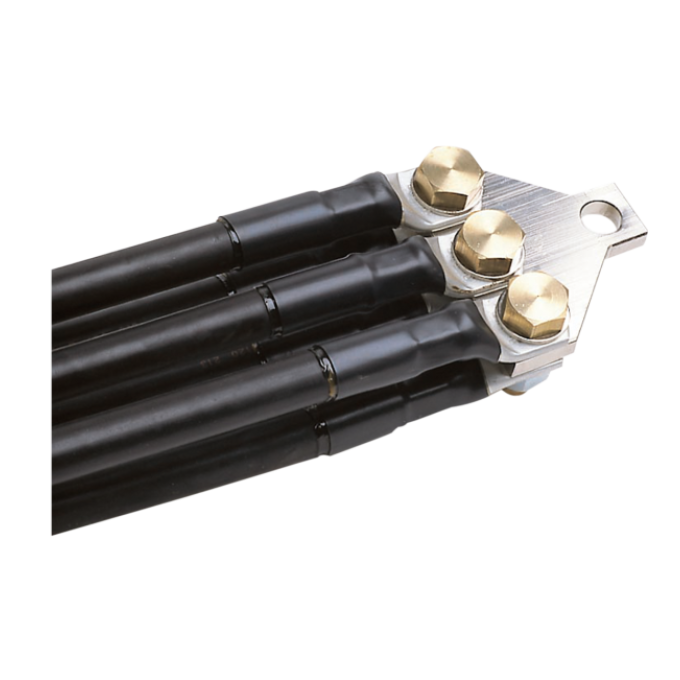

- 验证电缆是否具有足够的横截面积以满足所需的输出电压和电流。Megger提供的手册中公布了标准电缆组的阻抗。
- 使用多条电缆并联。
- 使用较短的电缆。
- 如果使用多条电缆,请将电缆成对扭转以减少阻抗。
- 如果电缆不能扭转,请尽量使同向电流的电缆彼此远离,并避免任何环路或“窗口”。
- 使用铜排而不是电缆。
- ODEN AT设置不正确
- 验证ODEN AT是否根据电流单元的物理连接在控制面板上正确设置为“串行”或“并行”,并且输出也设置为“HIGH I”。
- 如果使用X模型在30V或60V下,请验证电流单元上的开关是否处于正确位置,并且ODEN控制面板上的输出设置设置为“0-30V/60V”。
- 设备的输出能力不足以满足应用需求
- 在手册中,有代表每种配置的输出电压与电流的曲线。如果输出电压低于电流乘以导体和测试对象的阻抗,则该配置将无法执行测试。检查添加额外的电流箱是否能在所需电压下提供必要的电流。
- 设备出现故障
- 要测试ODEN AT是否正常运行:
- 断开ODEN AT上的所有负载。
- 将粗调和微调电流设置调至最大。
- 测量ODEN AT的输出电压。
- 只要输入电压在额定电压范围内,输出电压应符合手册中指定的无负载(空闲)电压。
- 如果输出电压明显低于规格,则需要将装置送修。
