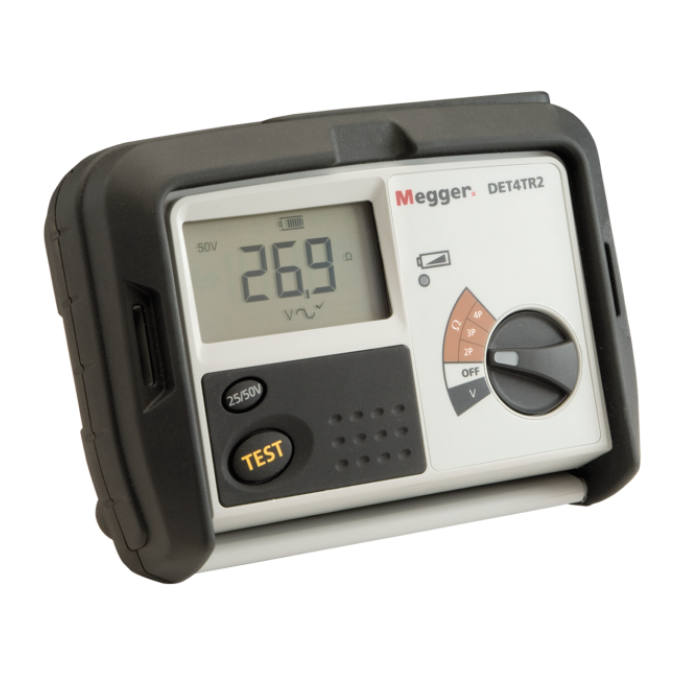

DET4 系列四极接地电阻测试仪

电池接触点上的腐蚀是一个常见问题。可以清洁掉腐蚀物，恢复正常操作。

PC板上橙色继电器两侧有两个电阻器可能损坏。如果在4极选择器位置P4和3极选择器位置P3不工作，但在2极连续性位置P2下工作正常，那么这很可能是问题的原因。请将其送至Megger维修中心进行维修。

DET4型号中带有R的字母数字表示可以用一次性电池替换可充电电池。这些测试仪器能识别从12 V一次性电池到9.6 V可充电电池的变化。如果试图充电一次性电池，测试仪器会自动禁用充电电路以防止损坏。

要重新启用充电电路，请按照以下步骤操作：

· 在按住测试按钮的同时，将测试仪切换到4P模式。

· 软件版本号将会短暂显示为‘tst’。

· 松开测试按钮后，显示屏将会显示“充电器启用屏幕”。

· 充电电路的状态将显示为“CHg”下方的一个叉（X）或勾选符号（√）。叉表示电路被禁用。

· 按下一次测试按钮，将充电电路重新启用。叉符号应该会变成勾选符号。

· 关闭DET4测试仪，以保存新设置。

在进行分析之前，请确认您已按程序操作。如果您随意放置探针进行接地电阻测试，您的结果可能毫无意义。只有极少数情况下，您的结果才能代表性。

电位降法是测量接地电极电阻最可靠和准确的方法。在将电流探针远离接地电极的健康距离后，此方法涉及在接地电极附近的土壤中驱动电位探针，并进行电阻测量。随后，您将多次移动电位探针，逐渐靠近电流探针，在每个位置进行电阻测量。根据测试结果，您将生成一个电阻（在y轴上绘制）与距离（在x轴上绘制，即接地电极与电位探针之间的距离）的图表。

每个电源-接地电极和电流探针-在周围土壤中都有独特的电场或“足迹”。考虑到接地电极电场的大小对于正确的测量至关重要。电场的大小取决于土壤类型和组成、湿度和温度、以及接地电极的大小和形状等变量。为了正确测量，我们绝对不希望这些电场重叠或重合。

如果电流探针与接地电极之间的间距适当，电阻应该在图表的起始阶段上升，中间水平，然后在电位探针接近电流探针时再次上升。水平部分的电阻读数即为您的接地电阻测量值。

典型情况下，在美国，国家电气代码（NEC®）规定最大限制为25Ω。但这是非常宽松的规定，主要适用于住宅接地。例如，在商业和工业接地中，您不希望有一个25Ω的接地电阻。理想情况下，您希望接地电阻小于5Ω，或者在极端情况下，小于10Ω。同时，对于诸如变电站接地和计算机房接地等要求更为严格的情况，例如小于1Ω。

无论如何，您都应该了解您愿意接受的接地电阻范围。如果电阻超过您定义的限制，接地电极需要通过增加更多接地棒或将单个接地棒推得更深来改善。

趋势：如果您有之前的接地电阻测试结果，您应该将当前结果与这些结果进行比较。虽然电阻应该趋于类似，但当地的接地条件确实会发生变化。例如，如果旁边的商业活动搬进来并进行施工，承包商可能会打到地下水位。因此，对您而言地下水位下降，土壤变干，接地电阻增加。因此，您需要定期测试接地电阻，并对您发现的电阻显著变化做出反应。
