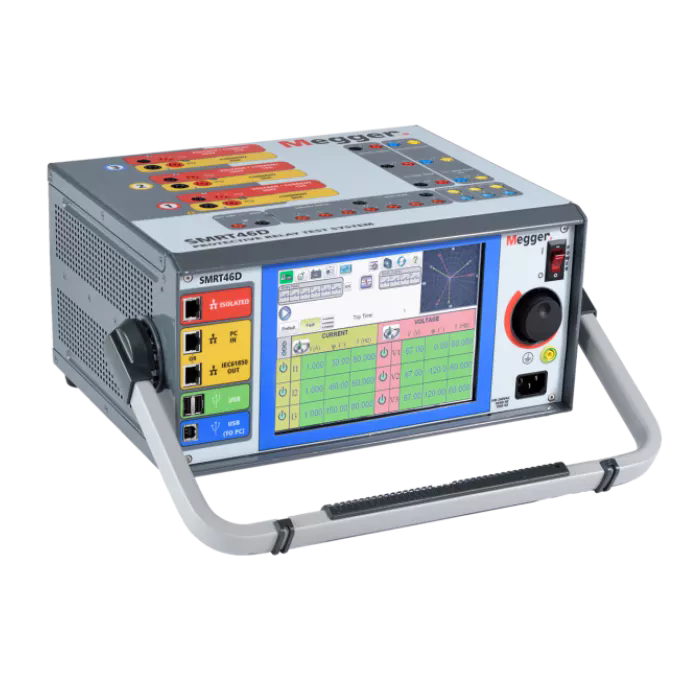

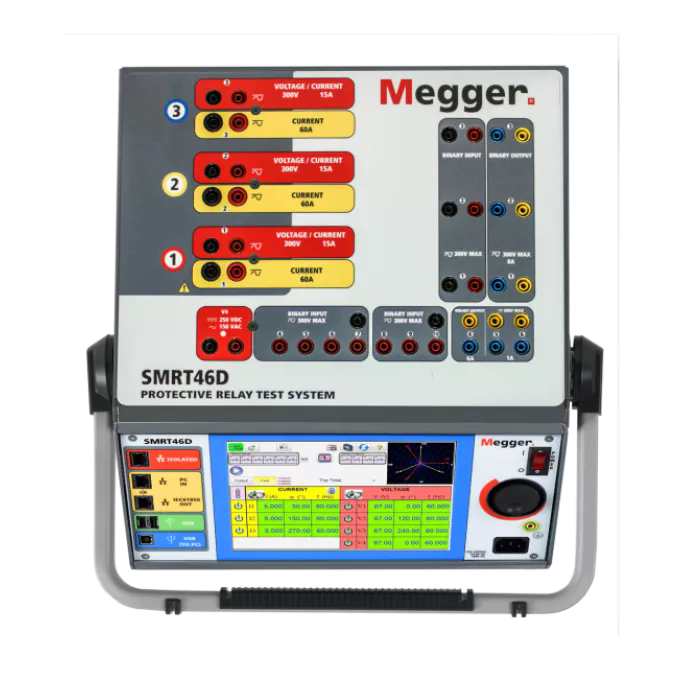

SMRT46和46D多相继电器测试仪

与SMRT单元最常用的通信方式是通过以太网。 如果无法建立通信，重要的是检查本地防火墙中是否启用了RTMS。 有时安装在计算机上的防病毒软件会阻止以太网与SMRT的通信。 另一个可能导致无法通信的原因是设备和电脑的IP地址不在同一子网。 将SMRT或PC的IP地址更改为对方的子网将解决此问题。 我们建议将SMRT配置为DHCP模式，以便它获取与连接到它的PC相同子网的IP地址。 如果SMRT的IP地址已设置为固定值，可以使用RTMS强制将设备切换到DHCP模式。

当串行通信（如USB或蓝牙）失败时，通常是使用的端口号出了问题，您可以在设备管理器中检查。

蓝牙配对码的标准默认值是0000 (四个零) 。

需要检查的事项：

● 在SMRT/RTMS中

 SMRT上的二进制输入是配置为湿接点还是干接点？ 它是否与继电器的二进制输出操作相对应？

 操作类型是否正确选择？即“常闭”或“常开”接点？

 跳闸输入是否正确选择？有时，SMRT连接到继电器上的正确输出，但RTMS期望在不同的通道上接收跳闸输入。

● 在继电器中：

 用于测试的信号是否足够？例如，如果正在测试51拾取，则不能使用定时信号来跳闸，反之亦然。

 跳闸是否正确分配到继电器的输出端？

 继电器内部是否有任何条件阻止跳闸？

 是否使用了正确的极化信号？

在SMRT46或SMRT46D设备中，电池模拟器兼作第四个电压通道。 因此，在主屏幕上看到四个电压通道表明电池模拟器未激活。 如果是这种情况，请点击“齿轮”按钮进入配置屏幕，然后点击“使用最后的V作为电池”按钮。 当你返回主屏幕时，你会看到不再有第四个电压通道可用，并且电池图标已启用。

对于每个测试，RTMS报告提供了结果状态的视觉指示。 结果状态可能是未执行、不完整、失败或通过。

RTMS评估报告，并根据所有测试是否通过来提供通过或未通过的状态(或者不)。 所有测试都必须通过，报告才能获得总体通过状态。 每个测试都有时间戳，指示测试执行的日期和时间。

过流曲线是围绕启动值、时间刻度和曲线类型构建的。有时它们会受到选择电机复位的影响。如果时间不正确，这些是首先需要检查的事项。

如果结果所遵循的曲线与目标继电器曲线相似，但时间低于目标曲线的时间，那么问题可能是我们选择的时间刻度比继电器的高。另一个导致时间较短的原因可能是选择了较高的启动值。如果在测试中，我们选择的取样值高于接力赛的取样值，那么时间也会更低。

如果结果曲线的形式不同，那么曲线的类型可能是原因。如果有电机机械复位或我们正在测试电机机械继电器，我们必须在连续测试点之间提供足够的时间。这段额外的时间将允许继电器在再次注入电流之前完全复位或返回到零位。

有时，瞬时元件也会无意中在同一接点上跳闸。这种情况应该很容易验证，因为跳闸时间会非常短。在这种情况下，测试低于瞬时值的倍数将解决问题。
