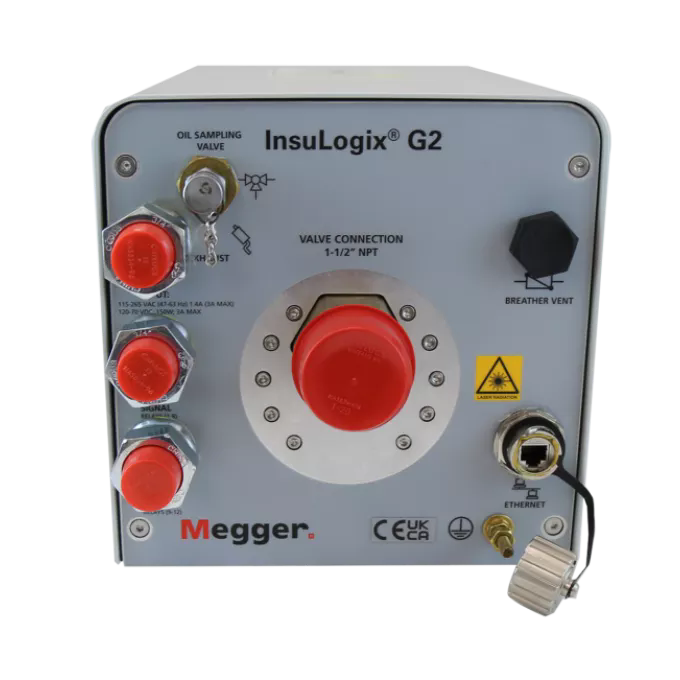

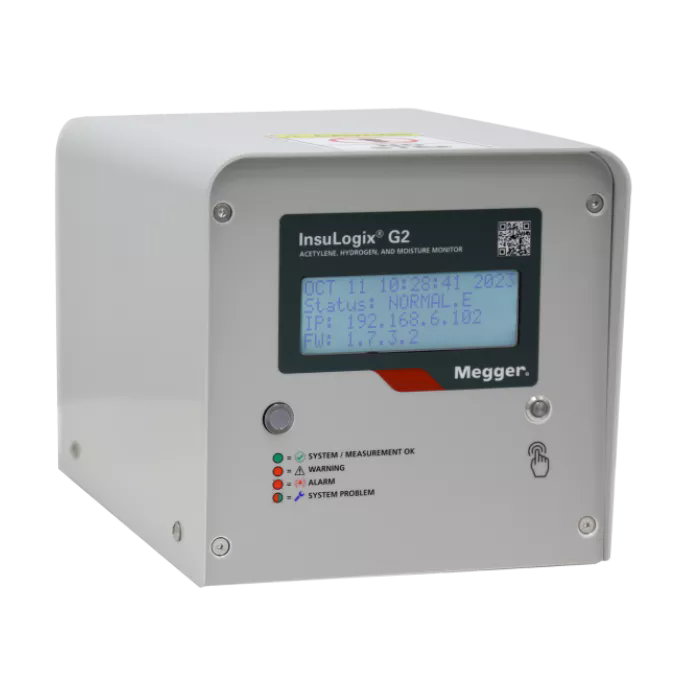

InsuLogix® G2乙炔、氢气和水分监测仪 用于在线溶解气体分析（DGA）以检测潜在和关键故障 在一个仪器中获得潜在故障检测器（H2）和关键的电弧故障检测器（C2H2）的组合功能。 氢气和乙炔监测 氢气和乙炔监测 提供关于两种关键气体的可用信息，让更多变压器资产免受故障 激光乙炔气体检测 激光乙炔气体检测 在进行测量时，仅关注乙炔，不受其他碳氢化合物气体的影响，让您对关键事件检测充满信心 持久的传感器技术 持久的传感器技术 更高的可靠性，无耗材，降低成本 寻找Megger 联系我们 产品信息 关于产品 产品文档 FAQ / 常见问题解答 关联产品 在哪里买 联系我们 关于产品 InsuLogix® G2乙炔、氢气和湿度监测仪结合了对两种关键气体——氢气和乙炔——以及水分的测量，实现了对电力变压器的潜在故障和关键故障的早期检测。采用单阀门设计，利用最先进的自校准激光传感器技术，可检测乙炔（C2H2）气体至低至0.5 ppm，提供资产内关键故障状态的早期指示。这使得能够自信、迅速地应对，是挽救变压器、预防昂贵的计划外停机的关键。直观的本地托管Web服务器用户界面消除了对设备进行广泛培训的需要，降低了劳动成本，并为所有授权人员提供了高效的用户体验。 产品文档 产品规格书 — 英文 InsuLogixG2_DS_EN.pdf 登陆后下载 pdf937.83 KB 应用说明 — 英文 DGA-InsuLogixG2_AN_EN.pdf 登陆后下载 pdf597.94 KB 安装指南 — 英文 InsuLogix_G2_IG_EN_V03.pdf 登陆后下载 pdf2.15 MB 更多技术文件 更多技术文件 用户手册 — 英文 InsuLogix_G2_UG_EN.pdf 登陆后下载 pdf3.95 MB FAQ / 常见问题解答 监视器的环境评级是什么？ 保护等级：IP66（NEMA 4X）污染等级：4用途：室外电气设备操作海拔高度：2000米 设备是否可以由变压器制造商安装并在变压器安装和投入使用之前进行配置？ 是的，InsuLogix G2 可以由原始设备制造商（OEM）使用本地托管的Web服务器用户界面进行安装和配置。请与您的变压器制造商确认他们是否提供设备配置的服务。 设备一旦安装后，是否有任何持续的维护或校准要求？ InsuLogix G2 设计为低成本维护设备，因此不需要进行持续的预防性维护。 安装设备通常需要多长时间？ 典型的安装时间约为2小时。这包括安装、布线和初步配置。 设备测量结果受老化变压器油中污染物的影响吗？ 变压器油中的污染物对设备读数影响很小。 标准保修期是多久？ 标准保修期为2年。在订购时可以购买额外的延长保修期，最长可延至总共5年。 配置单元可以通过设备软件远程更新吗？ 是的，只要用户的计算机连接到与监视器相同的网络，就可以远程更新InsuLogix G2的设置。 可用的通信协议有哪些？ 标准：Modbus RTU和TCP可选：DNP3, IEC 61850 创建油循环是否需要安装泵或机械设备？ 不需要安装泵来创建油循环。通过设计和温度控制，集流器促进足够的油液对流流动，从而提供正确的测量结果。 该单元应安装在变压器的哪个位置？ 理想情况下，它应安装在散热器回流阀或靠近返回连接到油箱的位置，以确保自然油流存在。如果不可能，监视器可以安装在变压器的任何位置的排放阀上，因为气体抽取集流器（GEM）的设计促进了油液通过对流的流动。 单元可以安装在单个变压器阀上，无需额外的支持基础设施吗？ 可以，InsuLogix G2 设计重量为13.5公斤（约30磅），适合安装在单个直径为38毫米（1.5英寸）的阀上。该监视器具有1.5英寸MNPT连接，标配1.5英寸NPT（美国国家管螺纹）联合接头。 该设备提供什么软件？单元可以作为独立系统使用，还是需要连接到 SCADA？ 该软件（用户界面）使用本地托管在InsuLogix G2上的Web服务器。它不需要与外部网络进行交互，意图是在客户公司的防火墙之后。通过在Chrome或MS Edge的导航栏中输入单元的IP地址，可以访问用户界面。对系统或用户界面软件的任何更改都不会影响系统与这些网络浏览器的兼容性。 关联产品 OTS PB和OTS AF系列绝缘油测试仪 OTS PB和OTS AF系列绝缘油测试仪 探索 OTD 绝缘油介损测试仪 探索
